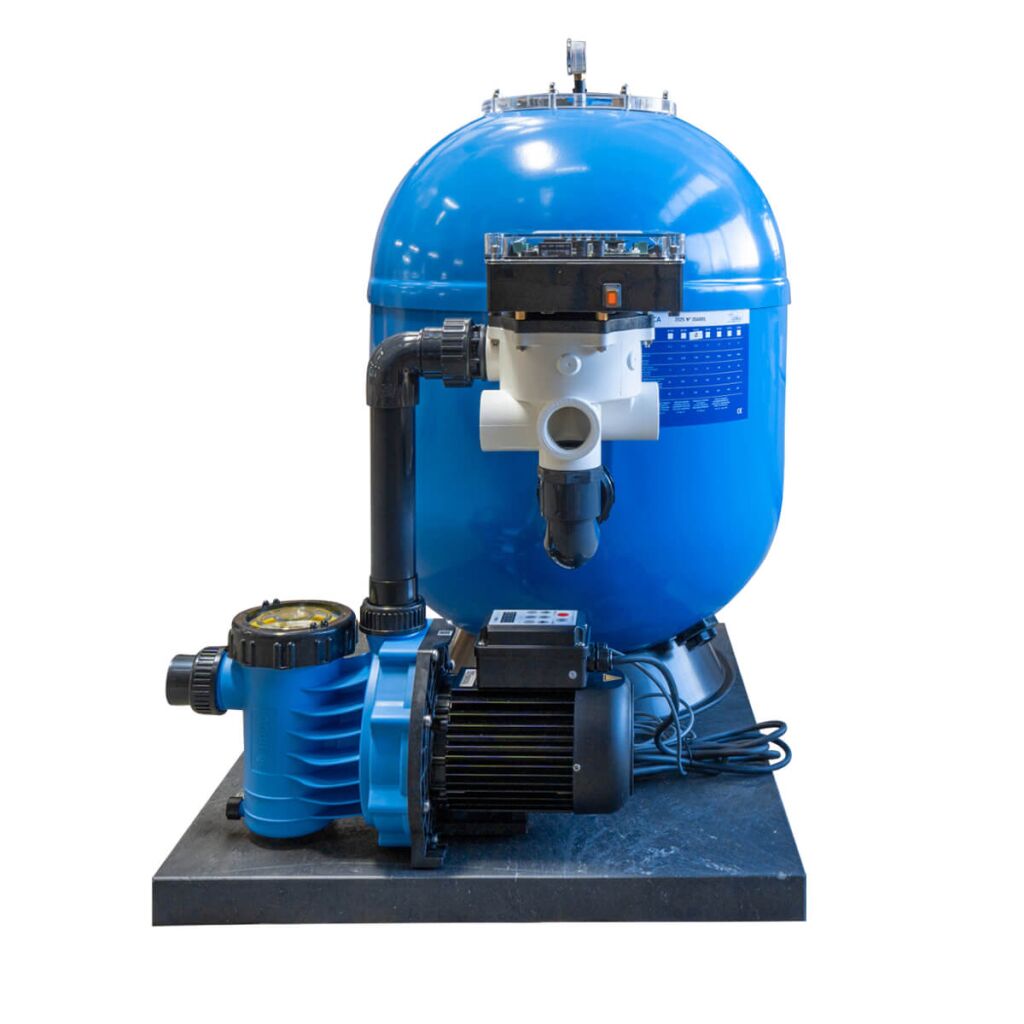

Vollautomatische Rückspüleinheit – BADU OmniTronic

Die BADU OmniTronic ist eine vollautomatisch arbeitende Rückspüleinheit. Sie übernimmt die komplette Steuerung der verschiedenen Filterzyklen – inklusive automatischer Umschaltung des 6-Wege-Ventils in alle sechs Positionen.

• Rückspülen
• Klarspülen
• Filtern
• Zirkulieren
• Entleeren
• Geschlossen
• Aus

Um die verschiedenen Filterzyklen anzusteuern, bietet die BADU OmniTronic verschiedenste Möglichkeiten.

Betriebsart: Intervall-Automatik

Der Rückspülstart und die Klarspülung erfolgen in frei wählbaren Intervallen von mindestens 6 Stunden bis maximal 31 Tagen. Die Filterzeit startet automatisch täglich zur gespeicherten Uhrzeit nach Abschluss des Rückspülvorgangs.

Betriebsart: Zeitgesteuerte Automatik

Rückspülstart und Filterzeiten werden hier exakt per Zeitangabe definiert. Ideal für Anlagen mit festen Betriebszeiten.

Betriebsart: Druckabhängige Rückspülautomatik

In dieser Betriebsart erfolgt die Rückspülung automatisch druckabhängig. Steigt durch zunehmende Verschmutzung der Druck im Filterkessel an, misst der angeschlossene Druckschalter den Wert und leitet bei Erreichen des eingestellten Schwellenwertes selbstständig den Rückspülvorgang ein.

Der eingestellte Druckwert für die Rückspülung muss dabei höher als der normale Betriebsdruck der Filteranlage sein.

Betriebsart: Manuell

In der manuellen Betriebsart können Sie die Ventilstellungen direkt über die Tasten an der Steuerung ansteuern. Ein Wechsel zurück in den Automatikmodus ist jederzeit möglich.

Die BADU Alpha ECO Soft Poolpumpen werden direkt über das Steuerkabel an der BADU OmniTronic angeschlossen.

Heizungs-, Solar- und Kühlsteuerung mit der BADU OmniTronic

Die BADU OmniTronic bietet neben der automatischen Filtersteuerung auch die Möglichkeit, Ihre Poolheizung anzusteuern und damit das Poolwasser bei Bedarf zu erwärmen oder zu kühlen.

Für diese Funktionen stehen optionale Temperatursensoren zur Verfügung. Die Sensoren werden mit einer PVC-Aufnahme geliefert, wodurch eine einfache Montage an der Rohrleitung möglich ist. Sie können sowohl als Temperaturfühler für die Heizung als auch als Solarfühler verwendet werden.

Funktion: Heizungsregelung

Wenn die Wassertemperatur im Pool zu kalt wird, kann ein Ausgangskontakt geschaltet werden, bis wieder die Solltemperatur erreicht ist. Dadurch wird die Poolheizung aktiviert.

Folgende Parameter können hierzu eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe bei Heizvorgang
• Heizzeit

Funktion: Solarsteuerung

Um das Poolwasser mit einer Solarheizung zu erwärmen, werden zwei Temperaturfühler benötigt. Ein Fühler misst die Poolwassertemperatur, der zweite die Temperatur im Bereich der Solarheizung. Ist das Poolwasser unter der Solltemperatur und das Wasser in den Absorbern wärmer als das Poolwasser, wird ein Ausgangskontakt geschaltet. Dadurch wird ein Kugelhahn angesteuert und die Solaranlage zugeschaltet.

Folgende Parameter können hierzu eingestellt werden:

• Max. Temperatur
• Ein-/Ausschalt-Temperaturdifferenz
• Drehzahl der Pumpe beim Solarvorgang
• Ein-/Aus-Verzögerungszeit

Funktion: Kühlen

Wird das Poolwasser wärmer als die eingestellte Solltemperatur, kann die OmniTronic einen Ausgangskontakt schalten, um das Wasser gezielt zu kühlen – beispielsweise indem nachts über Solarabsorber Wärme abgeführt wird.

Folgende Parameter können hierzu eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe beim Kühlvorgang

Automatische Niveauregulierung – immer der optimale Wasserstand im Pool.

Mit einem Niveaufühler kann über die Poolsteuerung ein Ausgangskontakt geschaltet werden, um bei zu niedrigem Wasserstand automatisch Frischwasser über ein Magnetventil nachzuspeisen – beispielsweise nach dem Rückspülen oder durch Verdunstung des Poolwassers.

Die Niveauregulierung erfolgt über einen Schwimmschalter, der direkt an die Poolsteuerung angeschlossen wird. Zusätzlich kann eine Sicherheitszeit als Schutz gegen Überlaufen eingestellt werden. Diese Sicherheitsabschaltung greift, wenn über einen längeren Zeitraum Wasser nachgespeist wird. In diesem Fall wird das Magnetventil automatisch blockiert.

Um die Blockierung zurückzusetzen, muss der Schwimmschalter wieder in Position „Wasserstand in Ordnung“ gebracht werden. Der Reset erfolgt automatisch, sobald der Schwimmschalter wieder in dieser Stellung ist.

Folgende Parameter können an der Steuerung eingestellt werden:

• Verzögerungszeit Ein
• Verzögerungszeit Aus
• Sicherheitszeit

Konduktiver Sensor für präzise Niveauregulierung – zuverlässig, platzsparend und wartungsarm.

Bei der Poolsteuerung können bis zu drei Sensoren individuell den gewünschten Funktionen zugeordnet werden. In der Werkseinstellung ist Niveausensor 1 der Niveauregulierung zugewiesen.

Wie auf der Platine gekennzeichnet, sind die Sensoreingänge farblich markiert und beschriftet. Zusätzlich ist jedem Eingang eine eigene Status-LED zugeordnet, die den aktuellen Betriebszustand anzeigt.

Für die Niveauregulierung kann wahlweise ein konduktiver Sensor eingesetzt werden. Dieser arbeitet ohne bewegliche Teile und erkennt den Wasserstand durch die Leitfähigkeit des Poolwassers. Dadurch ist er besonders platzsparend, unempfindlich gegen Schmutzablagerungen und nicht an Temperaturgrenzen gebunden.

Vorteile des konduktiven Sensors:

• Sehr geringer Platzbedarf
• Kein Festsetzen von Schmutzpartikeln
• Keine beweglichen Bauteile – wartungsarm
• Nicht temperaturabhängig einsetzbar
• Hohe Messgenauigkeit und Zuverlässigkeit

Zusatzplatine zur Ansteuerung des Bodenablaufs für Pools mit Überlaufrinne.

Bei Pools mit Überlaufrinne reicht die Standard-Wasservorlage zur Rückspülung oft nicht aus. In solchen Fällen sorgt die zusätzliche Steuerplatine für eine einfache und effiziente Erweiterung Ihrer Poolsteuerung.

Funktionen und Vorteile

• Automatisches Öffnen des Bodenablaufs, sobald zusätzliche Wassermenge benötigt wird
• Bereitstellung eines Relais-Ausgangskontakts zur direkten Ansteuerung externer Komponenten
• Einfache Installation direkt im Gehäuse der vorhandenen Poolsteuerung

Technische Daten:
Maximale Belastbarkeit: 230 V, 1 A

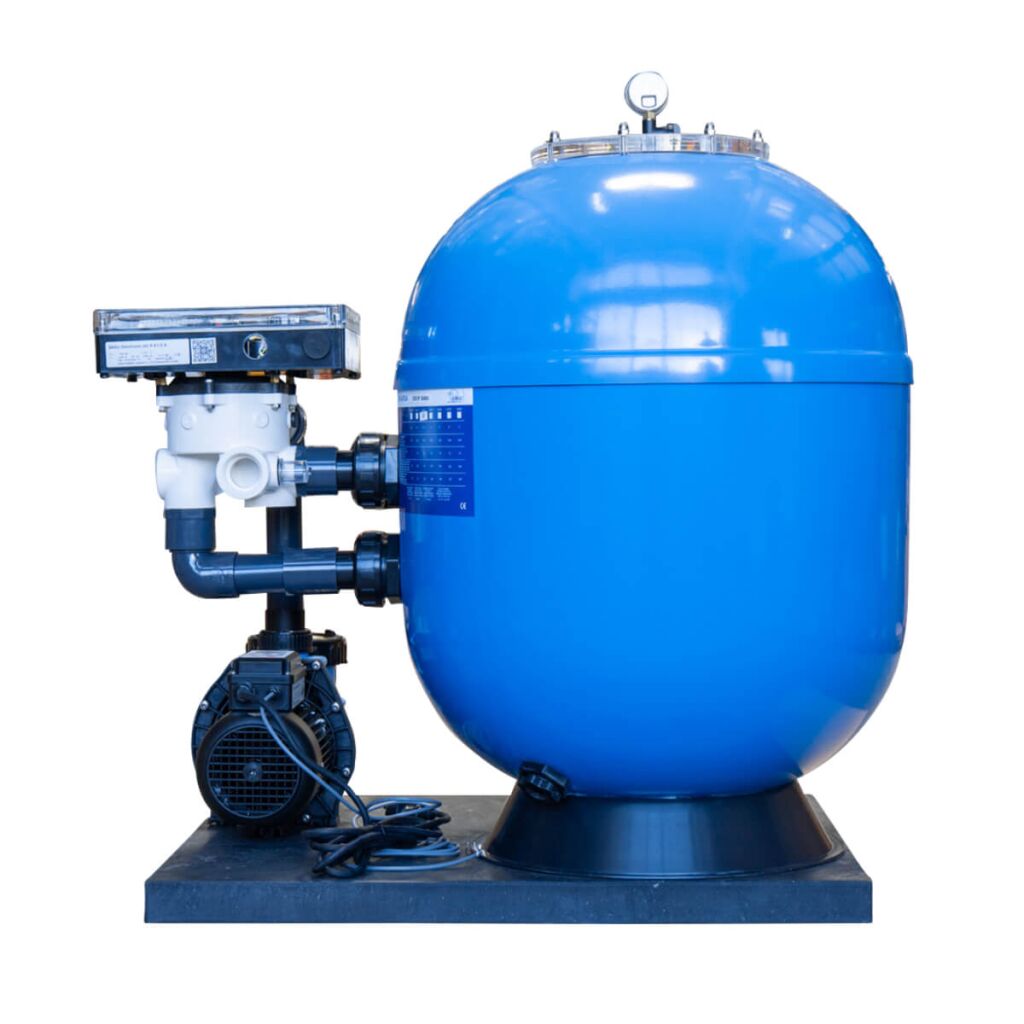

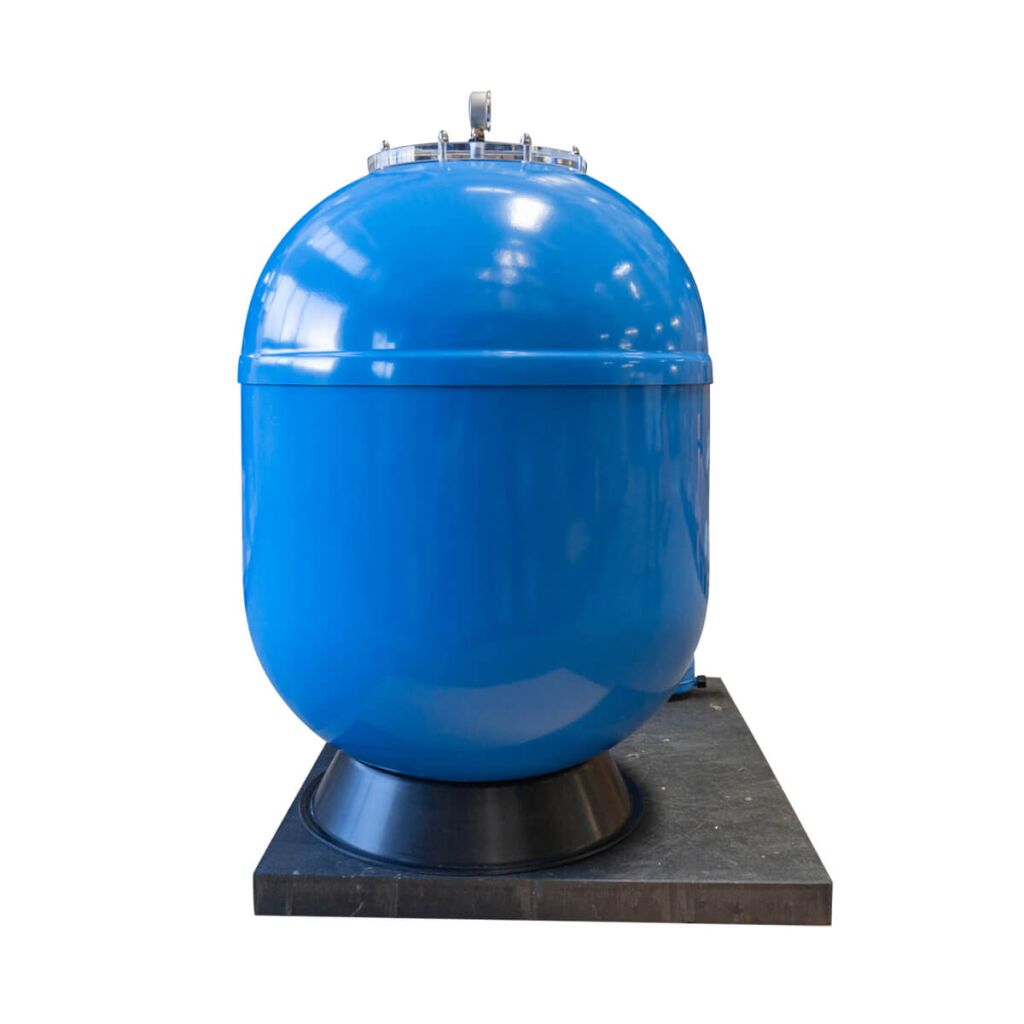

Montage des GFK-Filterkessels mit BADU OmniTronic

Der Filterkessel mit der BADU OmniTronic Poolsteuerung kann sowohl oberhalb als auch unterhalb des Wasserspiegels installiert werden.

Wichtige Hinweise bei der Montage unterhalb des Wasserspiegels

• Die Installation darf maximal 3 Meter unterhalb des Wasserspiegels erfolgen.
• In die Rückspülleitung muss ein Rückschlagventil oder eine Montageschleife eingebaut werden. Wird diese Maßnahme nicht vorgenommen, kann während des Umschaltvorgangs eine Rückströmung in Richtung Kanal erfolgen.

Akustische Fehlermeldung und Leckageüberwachung

Die BADU OmniTronic Poolsteuerung ist mit einem akustischen Warnsignal ausgestattet. Sollte ein technischer Fehler auftreten oder eine Leckage erkannt werden, gibt die Steuerung automatisch ein Signal aus.

Akustisches Signal bei folgenden Fehlern

• Sicherheitszeit bei der Niveauregelung abgelaufen
• Leckageerkennung im Technikraum
• Statusfehler
• Sensorfehler
• Zeitfehler

Optional kann ein Leckage-Sensor an die Poolsteuerung angeschlossen werden. Dieser wird im Technikraum – idealerweise am Boden – installiert und überwacht den Bereich kontinuierlich. Wird eine Undichtigkeit erkannt, reagiert der Sensor sofort und löst einen akustischen Alarm aus.

Automatischer Frostschutz der Poolsteuerung – Schutz vor Einfrieren und Frostschäden

In der kalten Jahreszeit aktiviert die Frostschutzfunktion automatisch die Filterpumpe, sobald definierte Temperaturgrenzen unterschritten werden. So wird verhindert, dass das Poolwasser gefriert und Schäden an Rohrleitungen oder Technik entstehen.

Für die Frostschutzfunktion muss mindestens ein Temperaturfühler an der Poolsteuerung angeschlossen sein, der die Poolwassertemperatur misst.

Sind zwei Temperatursensoren vorhanden, wird stets die niedrigere der beiden Temperaturen zur Frostschutzregelung herangezogen. Im Menüpunkt Status kann der Frostschutz ein- oder ausgeschaltet werden.

In den Frostschutz-Einstellungen lassen sich drei individuelle Grenztemperaturen mit frei wählbaren Pumpendrehzahlstufen kombinieren. Besonders effizient ist diese Funktion in Verbindung mit einer drehzahlgeregelten Poolpumpe. Bei einer Pumpe mit Asynchronmotor gilt nur eine Grenztemperatur.

Zur Vermeidung von Fehleinstellungen sind alle Grenzwerte softwareseitig gegeneinander verriegelt.

Zuverlässige Uhrzeitpufferung mit langlebigem Akkupack

Die Uhrzeit der Poolsteuerung wird durch eine integrierte Batteriepufferung zuverlässig gesichert. Die Lebensdauer der Batterie hängt von verschiedenen Faktoren ab – etwa der Temperatur oder der Betriebszeit ohne Spannungsversorgung – beträgt jedoch in der Regel mindestens 5 Jahre.

Alle Systemparameter werden zusätzlich in einem Mikroprozessor gespeichert und bleiben somit auch ohne Batterie vollständig erhalten.

Stromswitch für Photovoltaik-Anlagen – Energiekosten Ihrer Poolfilteranlage reduzieren

Mit dem Stromswitch für PV-Anlagen können die Energiekosten Ihrer Poolfilteranlage deutlich gesenkt werden. Die Steuerung kann in Verbindung mit Ihrer Photovoltaikanlage so eingesetzt werden, dass die erzeugte Solarenergie zur Reduzierung des Stromverbrauchs beiträgt.

Über den Eingang DC2/GND kann die Filterpumpe automatisch eingeschaltet oder auf eine höhere Drehzahl geschaltet werden, sobald die PV-Anlage genügend Energie liefert. Dies ist sowohl im Intervallmodus als auch im zeitgesteuerten Modus möglich.

Im Intervallmodus ist eine zusätzliche Einstellung für maximale Ersparnis möglich. Die vorab eingestellte Filterzeitdauer kann dabei um die von der PV-Anlage gelaufene Zeit verkürzt werden. Die verbleibende Rest-Filterzeit startet dann am Tagesende.

Hat die Solaranlage keinen Relaisausgang, kann der Stromswitch auf der Ausgangsseite des Wechselrichters eingebunden und auf einen bestimmten Stromwert eingestellt werden.
