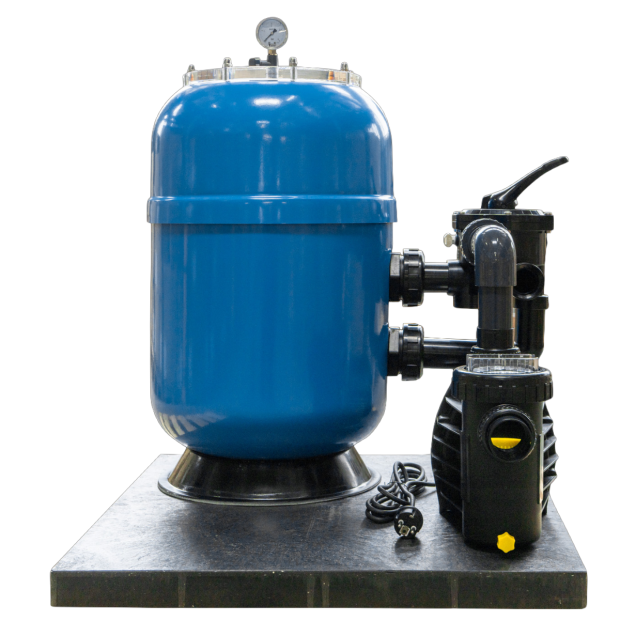

Sandfilteranlage GFK Atlantica Ø 400 mm
Die OKU GFK Sandfilteranlage Atlantica Ø 400 mm mit 6-Wege-Side-Mount-Ventil eignet sich für jegliche Art von Pools.
Die GFK Sandfilteranlage Ø 400 mm Atlantica eignet sich für alle Arten von Pool Installationen. Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff. Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig. Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden. Die hochwertigen Filterkessel werden in Handarbeit gefertigt. Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist. Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.
Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der Tausch vom Filtermedium, vorgenommen werden. Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.
Um das Befüllen bzw. den Tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.
Für die Filteranlage gibt es verschiedenste hochwertige Pumpen zur Auswahl.
- Sandfilteranlage Atlantica Ø 400 mm mit BADU Magic II 6 Pumpe
- Sandfilteranlage Atlantica Ø 400 mm mit BADU Top II 8 Pumpe
- Sandfilteranlage Atlantica Ø 400 mm mit BADU Prime 7 - 230 V Pumpe
- Sandfilteranlage Atlantica Ø 400 mm mit BADU Prime 7 - 400 V Pumpe
- Sandfilteranlage Atlantica Ø 400 mm mit BADU Alpha 8 Pumpe
Die Pool Filteranlagen werden vormontiert ausgeliefert.
Die Vorteile von den Atlantica GFK Sandfilter Ø 400 mm:
- Filterkessel aus verstärktem Glasfaser
- UV-beständig
- Transparenter Deckel aus Methacrylat mit 8 Schrauben
- Filterkessel Öffnung: Ø 30 cm
- Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile
- Betriebsdruck: bis zu 1,47 bar
- Maximaler Druck: bis zu 2,45 bar
Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Ø 400 mm:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
| Mit Filterpumpe | Art. Nr. | Anschluss Saugseite (Filterpumpe) | Wasserrücklauf zum Pool (6-Wege-Ventil) | Rückspülleitung (6-Wege-Ventil) |
|---|---|---|---|---|
| BADU Magic II 6 Pumpe | 400800 |
Ø 50 mm Verrohrung Schlauchtülle Ø 32 / 38 mm |
1 ½" IG | 1 ½" IG |
| BADU Top II 8 Pumpe | 400800-2 | 2" IG | 1 ½" IG | 1 ½" IG |
| BADU Prime 7 - 230 V Pumpe | 400800-3 | 1 ½" IG | 1 ½" IG | 1 ½" IG |
| BADU Prime 7 - 400 V Pumpe | 400800-4 | 1 ½" IG | 1 ½" IG | 1 ½" IG |
| BADU Alpha 8 Pumpe | 400800-5 | Ø 50 mm Verrohrung | 1 ½" IG | 1 ½" IG |
Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 400 Sandfilteranlage verfügt über folgende Eigenschaften:
Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 400 Sandfilteranlage verfügt über folgende Eigenschaften:
- Leichte Bedienbarkeit
- Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
- Optimale Durchfluss- und Druckverlustwerte
- Geräuscharmer Betrieb
- Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
- Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
- 6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem
Abmessungen von der GFK Filteranlage Atlantica:
| Mit Filterpumpe | Art. Nr. | Länge (L) | Breite (B) | Höhe (H) |
|---|---|---|---|---|
| BADU Magic II 6 Pumpe | 400800 | ca. 67,5 cm | ca. 67,5 cm | ca. 82,5 cm |
| BADU Top II 8 Pumpe | 400800-2 | ca. 67,5 cm | ca. 73 cm | ca. 82,5 cm |
| BADU Prime 7 - 230 V Pumpe | 400800-3 | ca. 67,5 cm | ca. 70 cm | ca. 82,5 cm |
| BADU Prime 7 - 400 V Pumpe | 400800-4 | ca. 67,5 cm | ca. 70 cm | ca. 82,5 cm |
| BADU Alpha 8 Pumpe | 400800-5 | ca. 67,5 cm | ca. 70,5 cm | ca. 82,5 cm |
Technische Daten von der Pool Filteranlage Atlantica Ø 400 mm:
| Filteranlage | Magic II 6 | Top II 8 | Prime 7 (230 V) | Prime 7 (400 V) | Alpha 8 |
|---|---|---|---|---|---|
| Art. Nr. | 400800 | 400800-2 | 400800-3 | 400800-4 | 400800-5 |
| Betriebsdruck | bis 1,47 bar | bis 1,47 bar | bis 1,47 bar | bis 1,47 bar | bis 1,47 bar |
| Max. Druck | bis 2,45 bar | bis 2,45 bar | bis 2,45 bar | bis 2,45 bar | bis 2,45 bar |
| Betriebstemperatur | 1–40 °C | 1–40 °C | 1–40 °C | 1–40 °C | 1–40 °C |
| Anschluss 6-Wege-Ventil | 1 ½" IG | 1 ½" IG | 1 ½" IG | 1 ½" IG | 1 ½" IG |
| Filterfläche | 0,13 m² | 0,13 m² | 0,13 m² | 0,13 m² | 0,13 m² |
| Filtersand | 50 kg (0,4–0,8 mm) | 50 kg (0,4–0,8 mm) | 50 kg (0,4–0,8 mm) | 50 kg (0,4–0,8 mm) | 50 kg (0,4–0,8 mm) |
| Filterglas | 50 kg (0,5–1,0 mm) | 50 kg (0,5–1,0 mm) | 50 kg (0,5–1,0 mm) | 50 kg (0,5–1,0 mm) | 50 kg (0,5–1,0 mm) |
| Filterpearls | 43 kg | 43 kg | 43 kg | 43 kg | 43 kg |
| Aqualoon / Filterbälle | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g |
| Technische Daten Pumpe | |||||
| Pumpentyp | Einstufig | Einstufig | Einstufig | Einstufig | Einstufig |
| Pumpenart | Selbstansaugend | Selbstansaugend | Selbstansaugend | Selbstansaugend | Selbstansaugend |
| Fördermenge | 6 m³/h | 8 m³/h | 7 m³/h | 7 m³/h | 7,5 m³/h |
| Salzwasserbeständig | max. 0,5 % (5 g/l) | ||||
| Leistungsaufnahme P1 / P2 | 0,45 / 0,25 | 0,57 / 0,30 | 0,46 / 0,30 | 0,41 / 0,30 | 0,45 / 0,25 |
| Nennstrom | 2,30 A | 2,60 A | 2,00 A | 0,90 A | 2,30 A |
| Steckerfertig | Ja (3 m Kabel) | Ja (3 m Kabel) | Nein | Nein | Nein |
Lieferumfang von dem GFK Sandfilteranlage Atlantica Ø 400 mm:
- GFK-Filterkessel Atlantica Ø 400 mm
- 6-Wege-Side-Mount-Ventil
- Manometer mit Entlüftung
- Entleerung
- Filterplatte
- Je nach Ausführung die entsprechende Filterpumpe
- Die Pool Filteranlagen werden vormontiert ausgeliefert
